热熔钻孔机怎样保证加工精度?看完之后终于明白
作者:admin    发布日期:2018/09/26     关注次数:      二维码分享

  经常会有许多的客户这样问我们:“你们在使用热熔钻孔机给产品进行加工时,怎样保证加工精度呢?”今天多米小编此篇文章就对这个问题做一个详细的解答。

  热熔钻孔机的加工精度最终要靠机床本身的精度来保证,热熔钻孔机精度包括几何精度、定位精度、重复定位精度和切削精度。

  几何精度:又称静态精度,是综合反映热熔钻孔机关键零部件经组装后的综合几何形状误差。

  定位精度:是表明所测量的机床各运动部位在数控装置控制下,运动所能达到的精度。根据实测的定位精度数值,可以判断出机床自动加工过程中能达到的最好的工件加工精度。是指零件或刀具等实际位置与标准位置(理论位置、理想位置)之间的差距,差距越小,说明精度越高。是零件加工精度得以保证的前提。

  重复定位精度:是指在热熔钻孔机上反复运行同一程序代码所得到的位置精度的一致程度。是在在相同条件下(同一台热熔钻孔机上,操作方法不同,应用同一零件程序)加工一批零件所得到的连续结果的一致程度。

  切削精度:是对机床的几何精度和定位精度在切削加工条件下的一项综合检查。

  由上述可见,热熔钻孔机精度的高低分机械和电气两个方面,机械方面如主轴精度,如跳动、母线等;丝杠的精度;加工时夹具的精度,机床的刚性等等。电气方面则主要是控制方式如半闭环,全闭环等,还有反馈和补偿方式、加工时的插补精度等。所以机床精度高低并不取决于机床是不是全闭环。

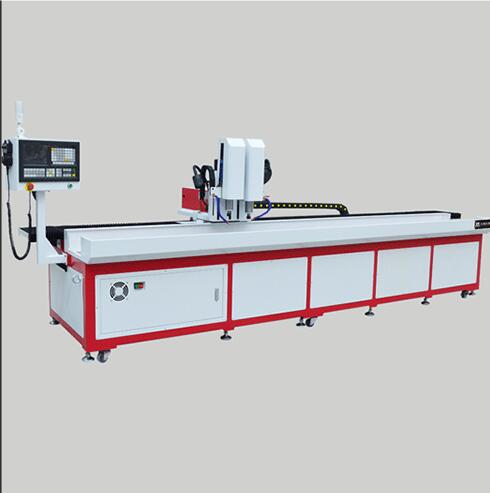

热熔钻孔机靠什么保证加工精度?看完之后终于明白了!

  一、原理介绍

  热熔钻孔机运动链包括数控装置→伺服编码器→伺服驱动器→电机→丝杠→移动部件,根据位置检测装置安装位置不同,分为全闭环控制、半闭环控制、开环控制。

  1、全闭环控制进给伺服系统

  将位置检测装置(如光栅尺、直线感应同步器等)安装在机床运动部件(如工作台)上,并对移动部件位置进行实时的反馈,通过数控系统处理后将机床状态告知伺服电机,伺服电机通过系统指令自动进行运动误差的补偿。但由于它将丝杠、螺母副及机床工作台这些大惯性环节放在闭环内,调试时,其系统稳定状态调试比较麻烦。另外像光栅尺、直线感应同步器这类测量装置价格较高,安装复杂,有可能引起振荡,所以一般机床不使用全闭环控制。

  2、半闭环控制进给伺服系统

  将位置检测装置安装在驱动电机的端部或是丝杆的端部,用来检测丝杠或伺服马达的回转角,间接测出机床运动部件的实际位置,经反馈送回控制系统。由于机械制造水平的提高及速度检测元件和丝杆螺距精度的提高,半闭环热熔钻孔机已能达到相当高的进给精度。大多数的机床厂家广泛采用了半闭环数控系统。

热熔钻孔机靠什么保证加工精度?看完之后终于明白了!

  二、 实际应用

  1、全闭环控制系统

  位置检测装置(如光栅尺、直线感应同步器等)有不同精度等级(±0.01mm、±0.005mm、±0.003mm、±0.02mm),所以全闭环控制也会有误差,定位精度高低受精度等级影响。

  位置检测装置热性能(热变形),测量装置一般是非金属材料,热膨胀系数与机床各部件不一致,它是机床工作精确度的关键环节,所以必须要解决机床加工过程中的发热问题,以克服由于温度引起的热变形。高端机床会采用各种方式,如丝杠中空冷却、导轨润滑、切削液恒温冷却等方式来降低机床加工过程中的热变形。

  位置检测装置安装也十分重要,理论上,越靠近驱动轴线(丝杠副),测量越准确。由于受结构空间限制,光栅尺的安装方式只有两种,一种是安装在近丝杠副侧,另一种是安装在导轨外侧。推荐尽可能选取第一种安装方式,但检修和维护不方便。反之,选择了高精度的光栅尺,而实际没有达到热熔钻孔机所要求的精度。即使第一种情况,光栅尺的安装位置比较靠近驱动轴线,但是安装位置毕竟与驱动轴线有一定距离,这一点距离和驱动时物体的摆动相结合后,对光栅尺的检测控制带来了很大的麻烦。当驱动物体向光栅尺安装侧摆动时,光栅尺在检测时误认为移动速度不足,系统则给出加速信号,而驱动物体马上向另一侧摆动,光栅尺在检测时又误认为移动速度太快,系统则给出减速信号,这样反反复复运行,居然没有改善热熔钻孔机各线性坐标轴的控制,反而加剧了驱动物体的振动,导致了全闭环不如半闭环的奇特现象。

  生产环境影响:一般机械加工工厂环境比较恶劣,灰尘、振动是常见现象,但光栅尺、直线感应同步器属于精密元器件,工作原理是靠光的反射来测量相对移动位置,灰尘、振动恰恰是影响测量精度的最大因素。另外,机床在加工时,切削油雾、水雾比较严重,对光栅尺、直线感应同步器影响非常大。所以要使用全闭环控制系统,除了做好安装密封外,一定要提高生产环境。否则,就会出现这种现象,刚来的新机床精度不错,但用了不到一年,不但精度下降,机床还经常报警。

  2、半闭环控制系统

  由于将测量装置安装在电机或丝杠顶端,比较容易密封,所以对环境没有要求。半闭环控制系统的精度误差主要取决于丝杠的正反向间隙。随着机械加工工艺的提高,目前进口丝杠的制造工艺水平较高,高精度的丝杠副配合基本消除了正反向间隙。另外在装配环节,丝杠副采用双列反向滚珠丝杠副,可以完全消除正反向间隙。另外,很多机床厂,在机床装配时,将丝杠采用预拉伸方式,消除了机床热变形对丝杠传动精度的影响。所以目前半闭环控制系统已经能够保证机床达到很高的精度。

热熔钻孔机靠什么保证加工精度?看完之后终于明白了!

  三、 结论

  综上所述可以看出,在理论上,如果不考虑外部因素,全闭环控制比半闭环控制可能会提高基础的定位精度。但如果不能很好的解决机床发热、环境污染、温升、振动、安装等因素,会出现全闭环不如半闭环的现象。短时间内可能会有效果,但时间一长,灰尘、温度变化对光栅尺的影响,将严重影响测量反馈数据,从而失去作用。同时光栅尺出现问题后,会产生报警,造成数控钻床不能工作。

  中低端机床,由于考虑生产成本和竞争力,在全闭环控制的配套上都进行了简化,例如密封、温升控制等没有很好的保障。在这种条件下,花较大的成本,单纯的配置光栅尺并不能提高机床的精度。

  如果你能耐着性子看完这篇文章,小编恭喜你一定会对怎样保证热熔钻孔机加工精度有一个清晰的认知,但这些知识终究只是理论,如果不深入实践的话很难领悟其真正的含义,所以希望大家在操作的过程中多多回顾这篇文章所讲的点点滴滴,定会有更深的体悟!
